▲产品特点
微阻球形止回阀，采用橡胶包皮球为阀瓣，在介质的作用下，可在阀体内的滑道上滚动，从而打开或关闭阀门。流量大流阻损失小，密封性能好，消声关闭,可减少水击波。水平或垂直安装均可。可用于冷水。热水、工业及生活污水等管网的水泵出口，防止介质倒流。球形止回阀，采用橡胶包球为阀瓣，在介质的作用下，可在阀体内地滑道上滚动，从而打开或关闭阀门。具有流量大，流阻损失小，密封性能好，消声关闭，能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。此阀零件少，拆卸方便。球体的胶层有很好的弹性和耐磨性，故具有减振、吸振，易于密封，工作安全可靠。
▲产品性能
| 公称压力 | 公称通径 | 适用介质 | 适用温度 |
| 1 .0 ~ 1 .6MPa | 50 ~1000mm | 水及弱腐蚀性流体 | 0~80℃ |

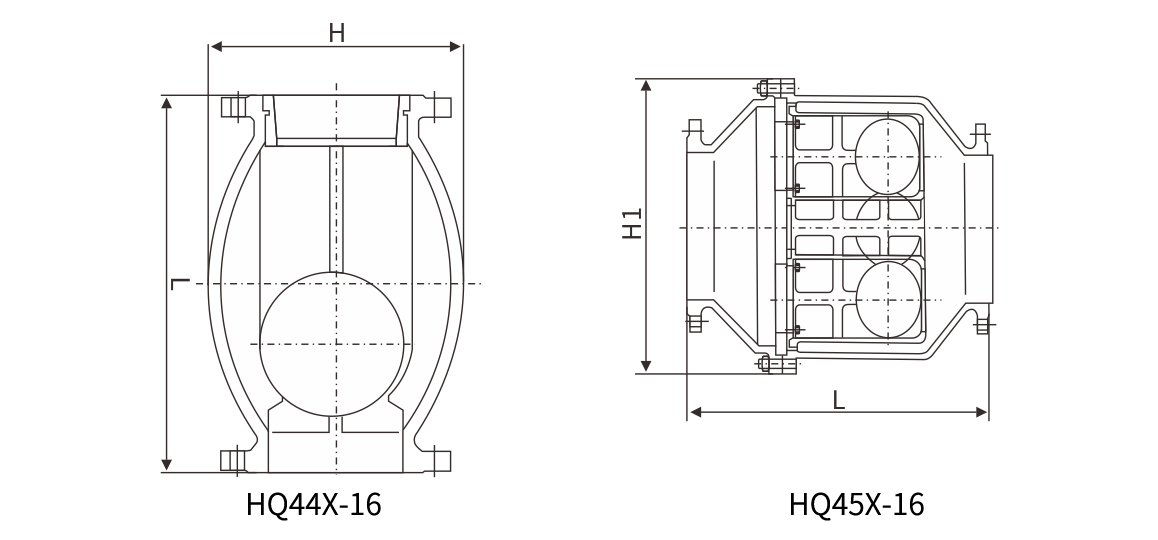

▲外形及连接尺寸
| DN | L | H1 | H |
| 40 | 140 | 200 | 88 |
| 50 | 150 | 215 | 98 |
| 65 | 170 | 225 | 108 |
| 80 | 180 | 235 | 118 |
| 100 | 190 | 280 | 130 |
| 125 | 200 | 290 | 148 |
| 150 | 210 | 310 | 172 |
| 200 | 230 | 350 | 210 |
| 250 | 250 | 415 | 240 |
| 300 | 270 | 450 | 264 |
| 350 | 290 | 480 | 297 |
| 400 | 310 | 550 | 324 |
| 450 | 330 | 585 | 351 |
| 500 | 350 | 640 | 379 |
| 600 | 390 | 720 | 434 |
| 700 | 430 | 780 | 491 |
| 800 | 470 | 840 | 549 |
| 900 | 510 | 990 | 600 |
| 1000 | 550 | 1050 | 655 |

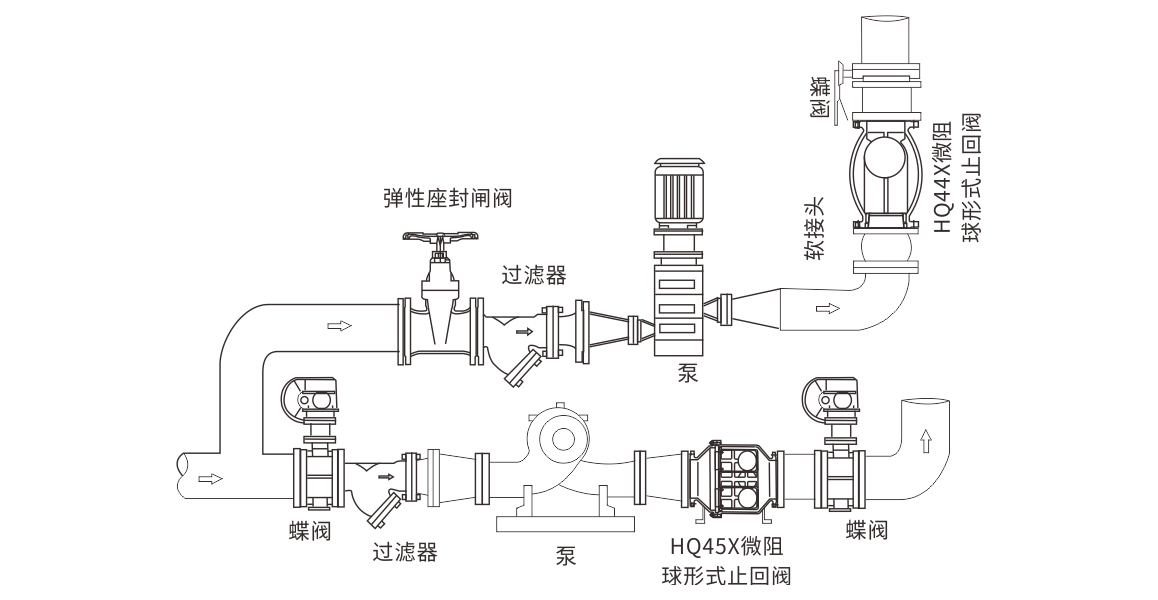

▲安装示意图
