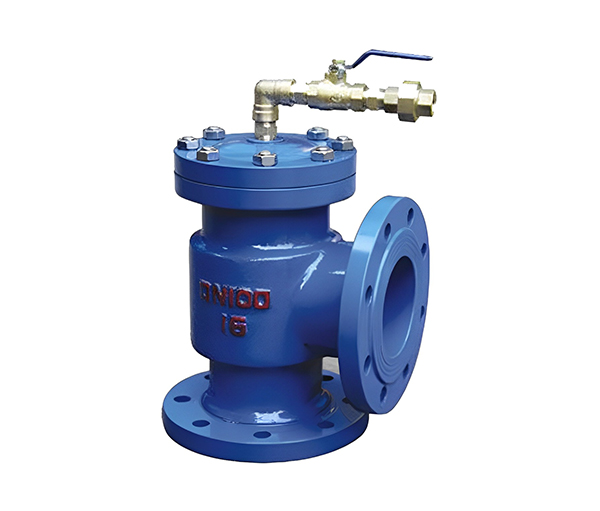

H142X液压水位控制阀 - 水力控制阀系列

▲产品特点

H142X液压水位控制阀是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设直时，浮球阀打开，活塞上腔室压力降低。活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。如此往复自动控制液面在设定高度，实现自动供水功能。

▲产品性能

公称压力 (MPa)	壳体试验 (Mpa)	密封试验 (Mpa)	气密封试验 (Mpa)	工作温度	适用介质
1.0	1.5	1.1	0.6	<80℃	水及物理、化学性质类似于水的介质
1.6	2.4	1.76	0.6
2.5	3.75	2.75	0.6

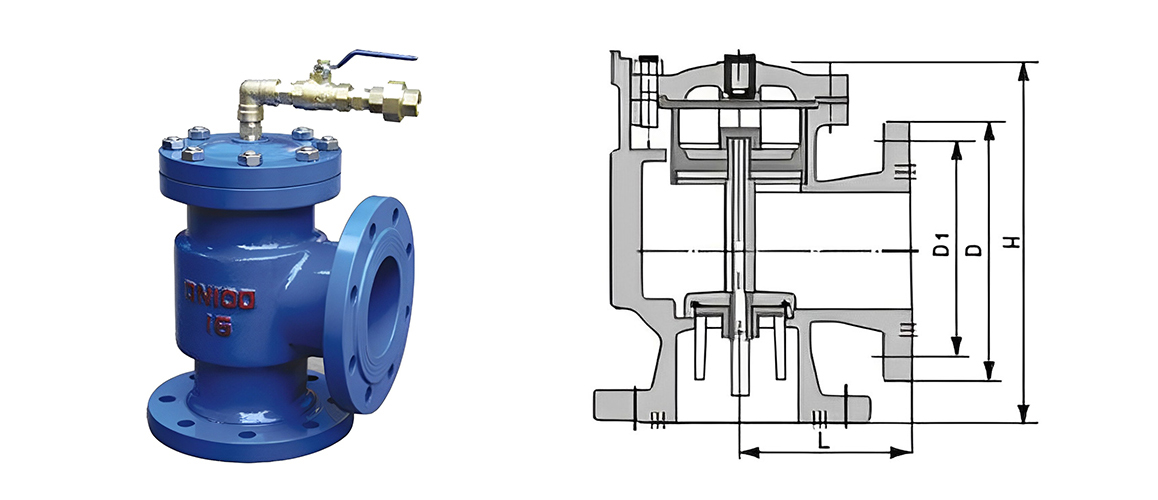

▲主要外形连接尺寸

DN	L	H
40	107	235
50	115	243
65	125	258
80	135	280
100	146	307
125	165	358
150	180	400
200	215	490
250	255	576
300	285	668
350	325	750

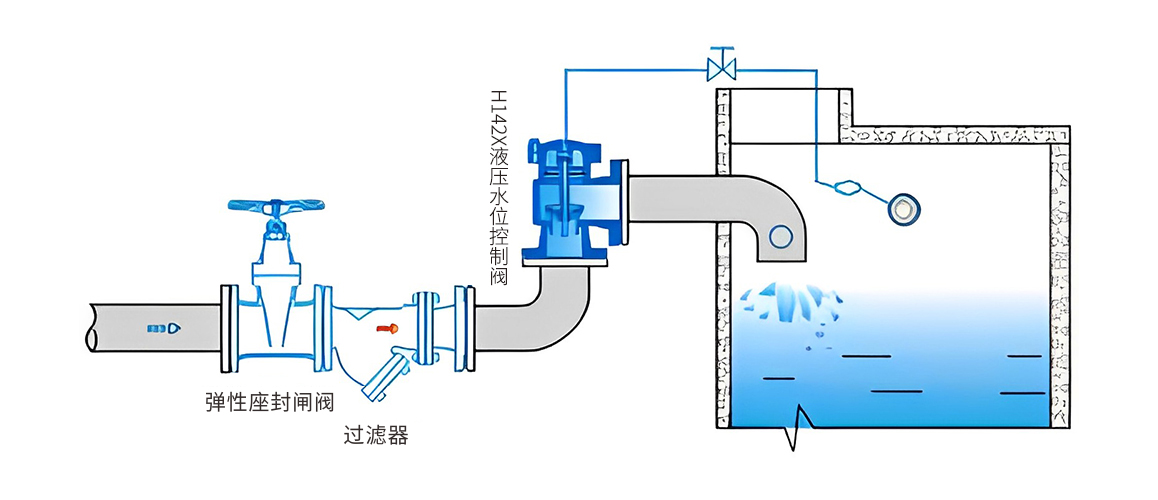

▲安装示意图
