▲产品特点

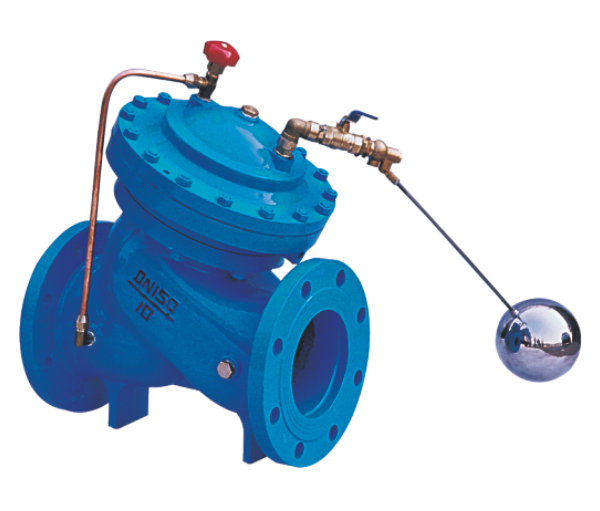

F745X隔膜式遥控阀是兼具多种功能的水里操作式阀门 。主要安装于水池或高 架水塔的进水口处， 当水位达到设定的高度时 ，高阀由浮球导阀控制关闭进水口停 止供水； 当水位下降后 ，主阀由浮球导阀控制打开进水口向水池注水 ，实现自动补 水 。液位控制精确 ，不受水压干扰； 隔膜式遥控浮球阀可随水池的高度及使用空间 任意位置安装 ，维护 、调试 、检查方便 、密封可靠 、使用寿命长 。隔膜式阀门性能 可靠 、强度高 、动作平衡适用于450口径以下的管道。
▲产品性能
| 公称压力 (MPa) | 壳体试验 (Mpa) | 密封试验 (Mpa) | 气密封试验 (Mpa) | 工作温度 | 适用介质 |
| 1.0 | 1.5 | 1.1 | 0.6 | <80℃ | 水及物理、化学 性质类似于水的介质 |
| 1.6 | 2.4 | 1.76 | 0.6 | ||
| 2.5 | 3.75 | 2.75 | 0.6 |

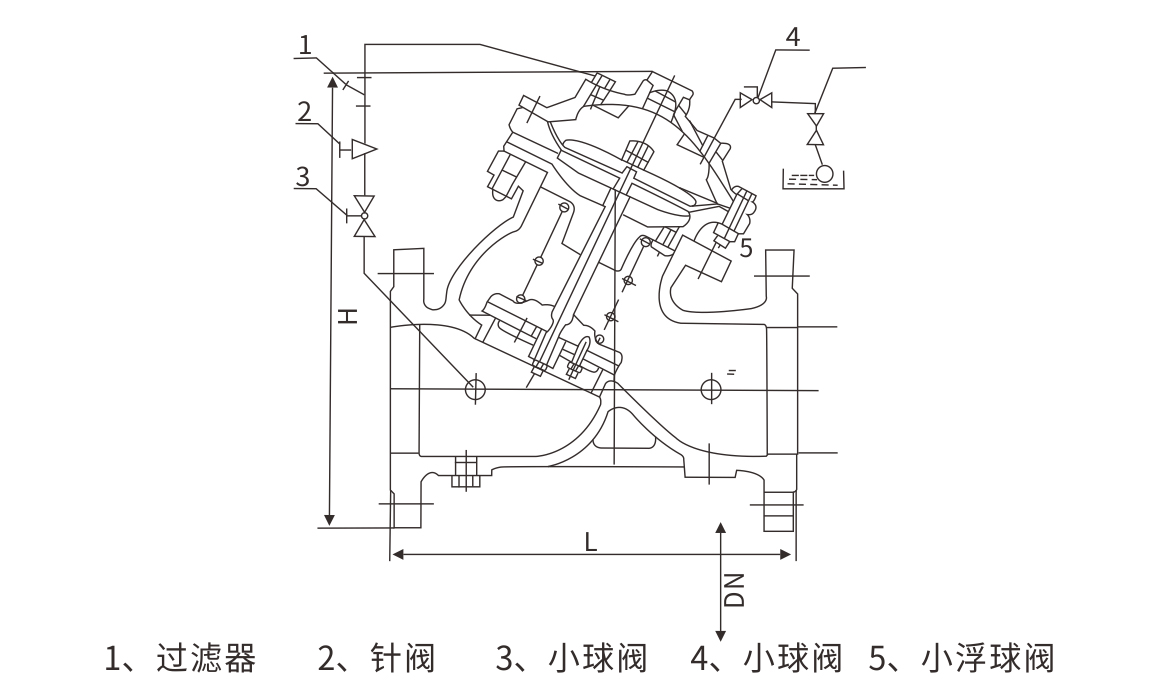

▲外形及连接尺寸
| DN | L | H |
| 50 | 205 | 293 |
| 65 | 216 | 328 |
| 80 | 250 | 364 |
| 100 | 320 | 418 |
| 125 | 365 | 481 |
| 150 | 415 | 543 |
| 200 | 500 | 673 |
| 250 | 605 | 729 |
| 300 | 698 | 927 |
| 350 | 787 | 957 |
| 400 | 914 | 1188 |
| 450 | 978 | 1218 |
| 500 | 978 | 1256 |
| 600 | 1150 | 1600 |

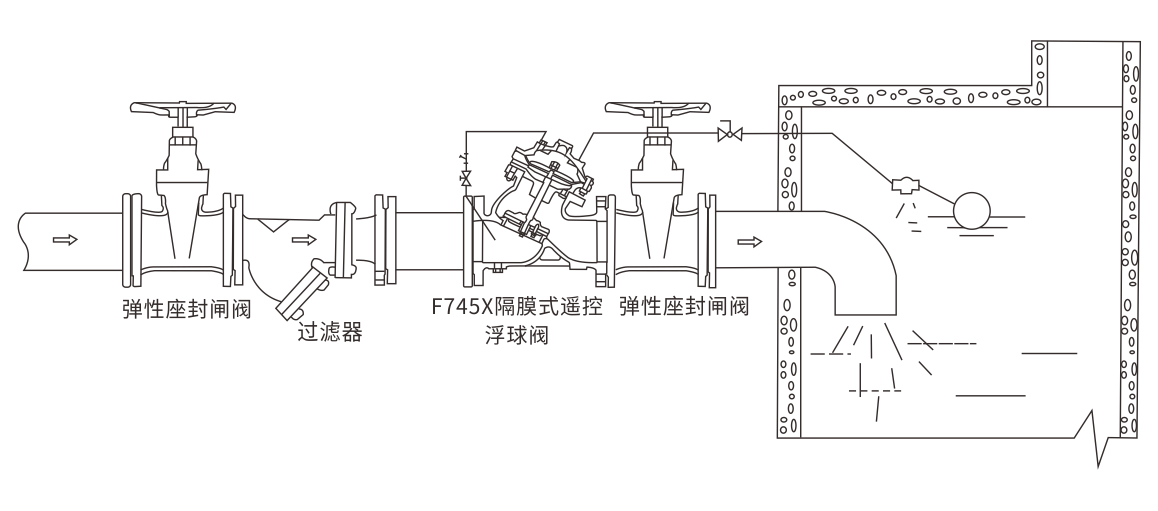

▲安装示意图
